در حوزه عمران، انتخاب تجهیزات مناسب برای بتن ریزی سقف نه تنها یک ضرورت فنی است، بلکه عامل کلیدی در تضمین ایمنی، کیفیت و کارایی پروژه به شمار می رود. سقف های بتنی، که در بیش از ۶۰ درصد ساختمان های مسکونی و تجاری ایران مورد استفاده قرار می گیرند، نیاز به ابزارهایی دارند که بتوانند بارهای سنگین را تحمل کنند و فرآیند اجرا را تسریع ببخشند.

بر اساس گزارش های مرکز آمار ایران، در سال ۱۴۰۱ بیش از ۱۳۱ هزار پروانه احداث ساختمان صادر شده که بخش عمده ای از آن ها شامل سازه های بتنی بوده است. این آمار نشان دهنده رشد تقاضا برای تجهیزات پیشرفته است، چرا که هرگونه نقص در ابزارها می تواند منجر به تاخیر های پرهزینه یا حتی حوادث شود. از این رو با توجه به اهمیت بتن ریزی و اجرای سقف قصد داریم در این مقاله به معرفی مهم ترین تجهیزات مورد نیاز بتن ریزی سقف بپردازیم و نکات اجرایی آن را مورد بررسی قرار دهیم.

عوامل موثر بر انتخاب تجهیزات بتن ریزی سقف

ابتدا باید به انواع سقف های بتنی اشاره کنیم: سقف های تیرچه بلوک، دال بتنی یک طرفه و دوطرفه و سقف های پیش تنیده هر کدام تجهیزات خاص خود را برای ساخت و اجرای سقف نیاز دارند. برای مثال، در سقف تیرچه بلوک، که رایج ترین نوع در ایران است، نیاز به تیرچه های پیش ساخته، بلوک های سفالی یا پلی استایرن و میلگردهای حرارتی داریم.

تجهیزات کلی شامل ابزارهای اندازه گیری دقیق مانند تراز لیزری، که دقت بتن ریزی را تا ۱ میلی متر افزایش می دهد و دستگاه های ویبراتور برای حذف حباب های هوا است. بدون این ابزارها، بتن ممکن است دچار ترک خوردگی شود، که طبق استانداردهای ACI (American Concrete Institute)، می تواند مقاومت سازه را تا ۲۰ درصد کاهش دهد.

علاوه بر این، تجهیزات باید با شرایط آب و هوایی ایران سازگار باشند. در مناطق گرمسیری مانند جنوب کشور، ابزارهایی مانند پمپ های بتن با سیستم خنک کننده ضروری هستند تا بتن قبل از ریختن سفت نشود. در پروژه های بزرگ، استفاده از تاور کرین برای حمل بتن به ارتفاعات بالا الزامی است، که می تواند سرعت اجرا را دو برابر کند. مهندسان باید به استانداردهای ملی مانند مبحث نهم مقررات ملی ساختمان توجه کنند، که الزامات تجهیزات را مشخص می کند.

مهم ترین تجهیزات بتن ریزی سقف

1- تجهیزات قالب بندی و شمع زنی سقف

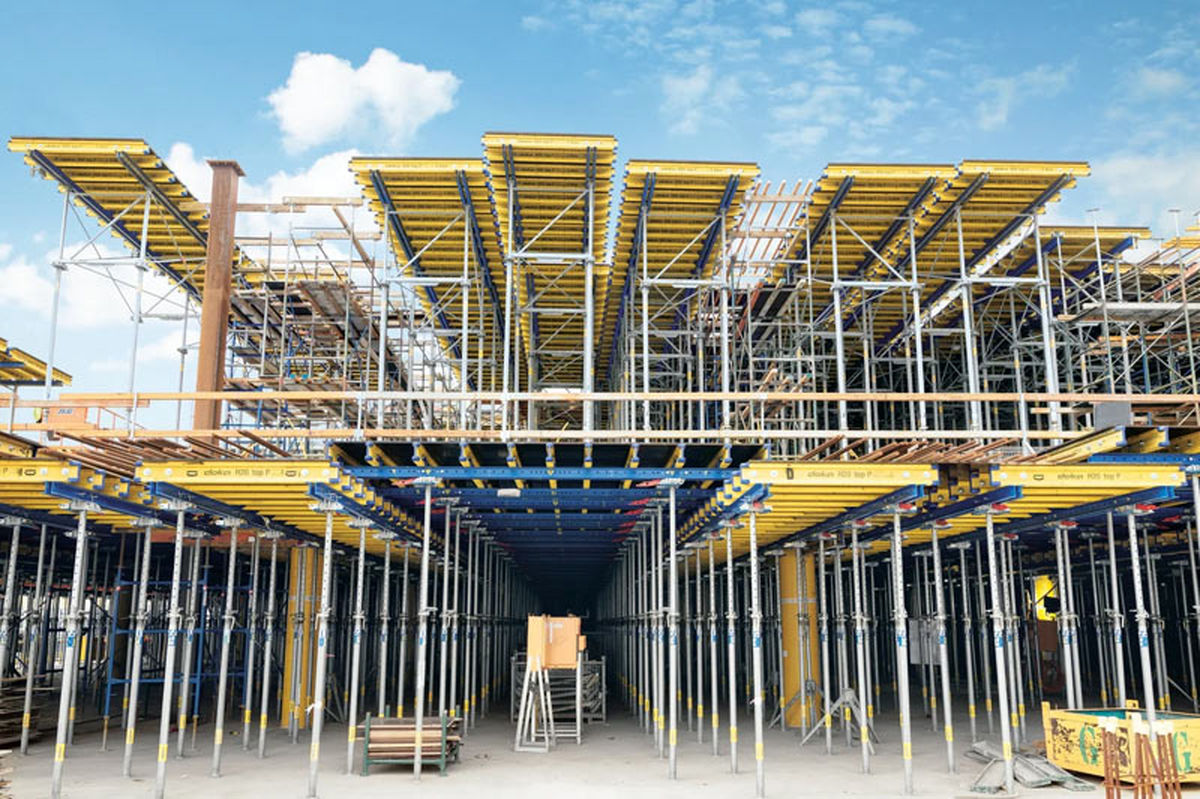

 قالب بندی و شمع زنی یکی از مراحل بنیادین در بتن ریزی سقف است که بدون تجهیزات مناسب، کل پروژه را به خطر می اندازد. در این بخش، به انواع قالب ها و ابزارهای نگهدارنده می پردازیم، با تأکید بر جک سقفی به عنوان یکی از ابزارهای کلیدی در زمان قالب بندی سقف. جک سقفی، که اغلب از فولاد گالوانیزه ساخته می شود، نقش حیاتی در تحمل بار بتن تازه ریخته شده دارد و می تواند ارتفاع را تا ۴ متر تنظیم کند. طبق استانداردهای عمرانی، جک سقفی باید قادر به تحمل حداقل ۱۵۰۰ کیلوگرم بار باشد تا از ریزش جلوگیری کند.

برای آشنایی بیشتر با جک سقفی و کاربردهای آن و همچنین ثبت سفارش خرید جک سقفی لینک زیر را از دست ندهید:

https://tanhapoulad.com/prop-jacks/

انواع قالب ها شامل قالب های فلزی و پلای وود است. قالب های فلزی، که در پروژه های بزرگ مانند پل سازی استفاده می شوند، دوام بالایی دارند و قابل بازیافت هستند. در سقف های بتنی، قالب بندی باید به گونه ای باشد که بتن به راحتی جریان یابد و سطح صافی ایجاد شود.

شمع زنی با استفاده از پایه های فلزی یا بتنی انجام می شود و نقش جک سقفی در این بخش از بتن ریزی سقف برجسته است؛ زیرا تنظیم پذیری آن اجازه می دهد تا با شیب های مختلف سازگار شود. در یک پروژه استاندارد، برای هر متر مربع سقف، حدود ۱ تا ۲ جک سقفی نیاز است، که این تعداد بر اساس وزن سقف تغییر می کند.

علاوه بر جک، تجهیزات دیگری مانند پایه های تلسکوپی، سرجک ها و لوله های داربستی ضروری هستند. سرجک ها برای اتصال تیرهای اصلی به جک استفاده می شوند و استحکام را افزایش می دهند. در فرآیند، ابتدا شمع ها در فواصل منظم قرار می گیرند، سپس قالب ها نصب می شوند. طبق گزارش های انجمن بتن ایران، استفاده نادرست از جک سقفی در ۳۰ درصد حوادث ساختمانی نقش داشته است، بنابراین آموزش کارگران حیاتی است.

2- تجهیزات اختلاط و حمل بتن

 اختلاط و حمل بتن مرحله ای است که کیفیت نهایی سقف را تعیین می کند. تجهیزات این بخش شامل میکسرهای بتن (بتونیر)، پمپ های بتن و تاور کرین ها است. میکسرها، که ظرفیت های مختلفی از ۲۵۰ تا ۱۰۰۰ لیتر دارند، باید بتن را به طور یکنواخت مخلوط کنند تا از جدایی مصالح جلوگیری شود. در پروژه های ساخت و ساز، بتن آماده اغلب ترجیح داده می شود، اما در محل های دور افتاده، استفاده از بتونیرهای دیزلی ضروری هستند.

3- تجهیزات بتن ریزی و انتقال بتن (پمپ، میکسر، شوت)

 برای بتن ریزی سقف در طبقات بالاتر یا سازه های با دسترسی محدود، نیاز به تجهیزات انتقال مناسب داریم:

• پمپ بتن (Stationary یا Boom): برای پوشش مناطق دور از دسترس و نیز کنترل ریتم بتن ریزی.
• میکسر سیار یا بتن آماده (Ready-mix): بر اساس ظرفیت نیاز سایت و زمان گیرایی سیمان انتخاب می شود.
• شوت ها و لوله های تخلیه: برای انتقال های کوتاه و دستی.

انتخاب پمپ و هماهنگی با ظرفیت تخلیه می تواند زمان های بتن ریزی یکنواخت و کیفیت سطح را تضمین کند. کنترل کیفیت بتن (کنترل اسلامپ، درصد هوا، نسبت آب به سیمان) در محل و مطابق استانداردهای ملی و بین المللی باید انجام شود تا خطر ترک های زودرس و نشست کنترل شود.

4- تجهیزات ایمنی، ابزار دقیق و جانبی (ویبراتور، تراز، نوار لبه)

در کنار تجهیزات ساختاری، استفاده از سایر ابزارهای جانبی تعیین کننده کیفیت سطح و ایمنی اند:

• ویبراتور داخلی و بیرونی: برای حذف حباب هوا و تامین تراکم مناسب بتن.
• تراز لیزری و شاقول: برای حصول تراز و صاف بودن سطح سقف.
• لرزه گیر و لرزش سنج ها (در پروژه های حساس): کنترل یکدستی تراکم.
• وسایل ایمنی فردی (PPE): کمربند، کلاه ایمنی، چکمه و ...؛ همچنین نرده های حائل موقت برای لبه باز سقف.

این ابزارها نه فقط کیفیت نهایی را بهبود می دهند بلکه ریسک تعمیرات بعدی و حوادث را کاهش می دهند.

انتخاب و ترکیب درست تجهیزات، از قالب و جک سقفی گرفته تا پمپ و ابزارهای کنترلی، کیفیت نهایی سقف بتنی، ایمنی کار و هزینه نهایی پروژه را تعیین می کند. رعایت دستورالعمل های مرجع (مانند ACI و الزامات بازرسی و نقشه برداری شاسی) و استفاده از جک ها و قالب های استاندارد، پایه اجرای مطمئن است. برای پروژه شما پیشنهاد می کنم قبل از اجرا یک بررسی تجهیزاتی کامل و چک لیست ایمنی تهیه شود و نصب جک ها طبق نقشه و زیر نظر مهندس ناظر کنترل گردد. منابع فنی و آماری که در متن به آن ها اشاره شد برای مطالعه عمیق تر و تدوین دستورالعمل های اجرایی کاربردی هستند.
